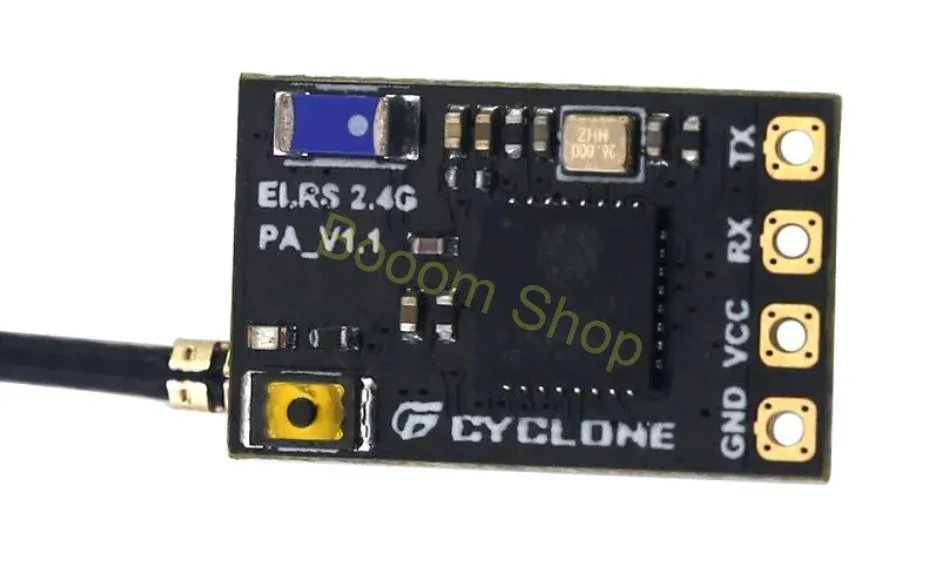

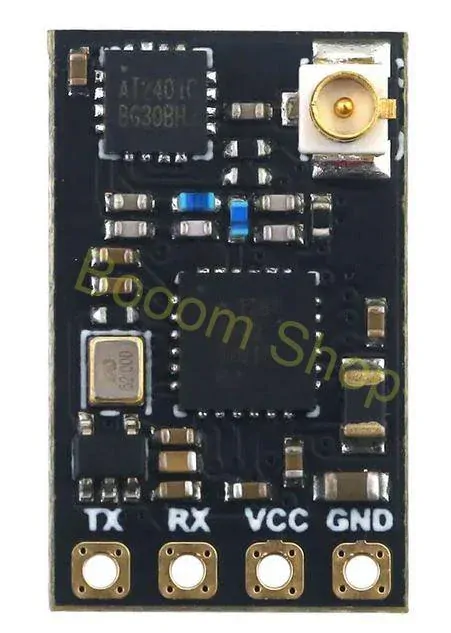

ELRS receiver 2,4GHz - prijímač s anténou

ELRS príjamač pre FPV drony a RC modely.

• Hmotnosť: 0,7 g (iba prijímač)

• Rozmer: 12mm x19mm

• Telemetrický výkon: 20 dBm

• Frekvenčné pásma (ELRS 2.G Receiver 2.4G verzia): 2.4GHz ISM

• Vstupné napätie: 5V

• Anténny konektor: IPEX MHF

Zistite viac o ExpressLRS

ExpressLRS je open-source RC prepojenie pre RC aplikácie.Každý mohol nájsť tento projekt na Github alebo sa zapojiť do diskusie na Facebooku.

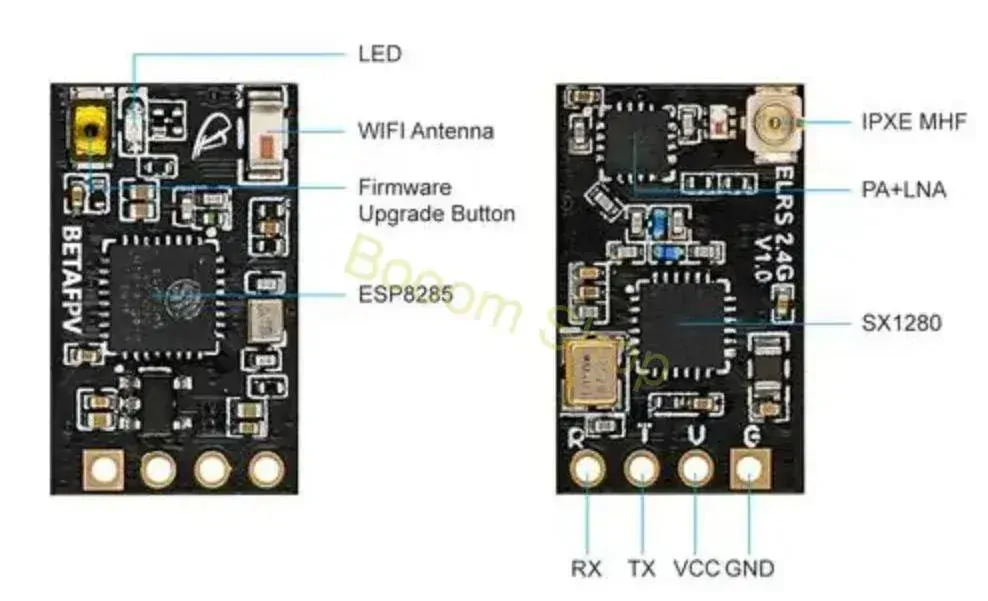

ExpressLRS je založený na hardvéri Semtech Lora SX127x alebo SX1280 pre RX a TX.jeho cieľom je dosiahnuť najlepší možný výkon prepojenia z hľadiska rýchlosti, latencie aj rozsahu.Pri 900 MHz je podporovaná maximálna paketová rýchlosť 200 Hz.Na frekvencii 2,4 GHz je v súčasnosti podporovaných neuveriteľných 500 Hz s vlastnou zostavou OpenTX.Vďaka tomu je ExpressLRS jedným z najrýchlejších dostupných RC spojení, pričom stále ponúka výkon na veľké vzdialenosti.

Stále viac predajcov začína podporovať rádiový protokol ExpressLRS v rôznych častiach, ako je rádiový vysielač s ELRS, dron so vstavaným prijímačom ELRS, modul ELRS TX pre modul JR alebo modul Nano. Tím BETAFPV sa zúčastňuje tohto projektu a poskytuje sériu komponentov ExpressLRS.

Konfigurácia a viazanieExpressLRS používa na komunikáciu medzi prijímačom a doskou letového ovládača sériový protokol Crossfire (AKA protokol CRSF).Uistite sa teda, že vaša letová riadiaca doska podporuje sériový protokol CRSF.Ďalej používame letový ovládač s firmvérom Betaflight, aby sme ukázali, ako nastaviť protokol CRSF.Spojenie medzi prijímačom ELRS Nano a doskou FC je zobrazené v obrázkovej prílohe.

Povoľte zodpovedajúci UART (napr. UART3 nižšie) ako sériové Rx na karte „Porty“ konfigurátora Betaflight.

Na karte „Konfigurácia“ vyberte na paneli „Prijímač“ možnosť „Sériový prijímač“ a ako protokol vyberte „CRSF“.Telemetria je tu voliteľná a zníži rýchlosť aktualizácie vašej páčky kvôli tým prenosovým slotom, ktoré sa používajú na telemetriu.

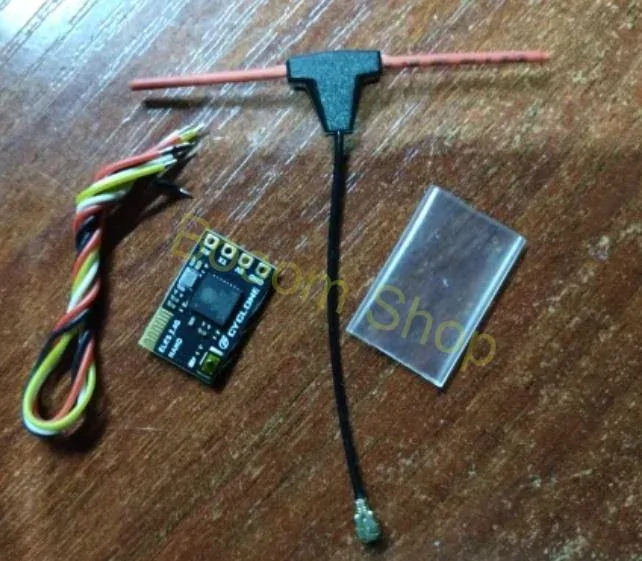

Balenie obsahuje:

1x ELRS prijímač

1x anténa

1x káblový zväzok

1x zmrštovacia kapsula pre fixaciu antény a ochrany modulu
